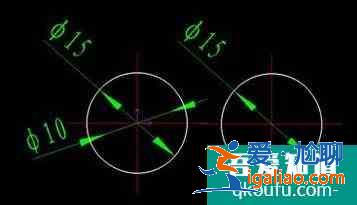

認識工具欄中的常用工具：一個就是繪圖和修改，一個就是標注，接著還有一個就是特性和圖層。

使用CAD進行選擇：首先我們左鍵，接著進行框選，從左往右（藍色）全部包含對象，接著從右往左（綠色）只要碰到對象即可。

使用CAD畫直線：我們第一步指定起點，接著拖出方向，接著輸入長度，接著進行點擊確定。

CAD角度知識：首先角度的判斷，零度的位置是在起點右側的水平線上，角度都是逆時針旋轉出來的，順時針為負值；接著教下角度的輸入方法，指定起點后，拖出方向，輸入長度，shift+<角度值。

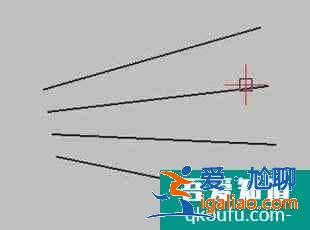

使用CAD修剪：我們選擇工具后要直接點擊確定鍵，然后直接點擊或者框選要修剪的對象，接著我們要知道當對象只剩下最后一條線段時，是無法修剪的。

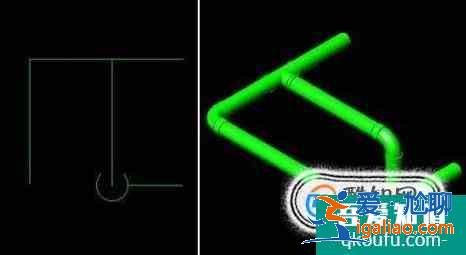

使用CAD繪制多段線：首先我們繪制出來的是一個整體，我們先要右擊選擇-圓弧-選擇圓弧后，直接右擊選擇方向命令，在進行操作（上方90、左邊180、下方270、右邊360），接著調節寬度，起點和端點的寬度、指定起點和端點的寬度，再去輸入長度值，最后將線段合并為一個整體，菜單欄-對象-多段線。

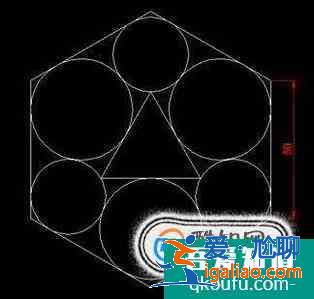

使用CAD繪制正多邊形：我們先指定邊的數目，接著需要知道的是中心點，內接于圓（中心點到角點的距離為半徑值），外切于圓（中心點到邊的中點為半徑值）；接著右擊選擇“邊”，通過邊的長度（邊上兩個點）來確定。

使用CAD繪制矩形、圓角：首先矩形，指定第一個點后拖出大小，輸入XY的長度，我們需要注意的是：XY軸的正負方向；接著圓角，右擊設置圓角大小，再來輸入XY軸的大小，注意：圓角設置后會成為默認值，再次繪制的話要講圓角改為零。

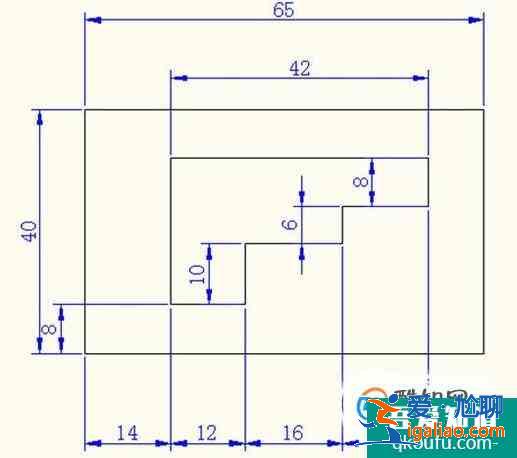

第一部分：1-1審圖：本題主要是用相對坐標畫圖，各點的坐標都可以計算出來。繪圖步驟：先建立兩個圖層，一個繪圖，一個作為尺寸標注。繪圖時，從原點（0,0）開始畫外框，從點（14,8）開始畫內框，主要使用Line并且打開正交模式依次畫出各個線段即可。接下來按原圖進行尺寸標注。重點難點：確定內框起點坐標、正交模式。注解：作為初學者最好能掌握相對坐標的輸入方法，如果要提高繪圖速度，只需要打開正交，然后將光標定位為水平或豎直方向，然后輸入直線的長度值就可以了。

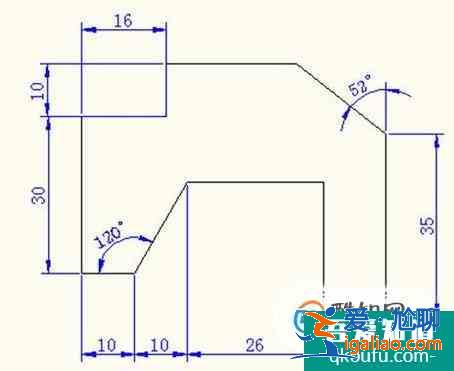

1-2審圖：本題使用相對坐標畫圖，需建立兩個圖層分別是繪圖、尺寸標注圖層；利用正交模式畫水平線豎直線和利用極坐標追蹤模式畫斜線。繪圖步驟：先建立兩個圖層，一個繪圖，一個尺寸標注。繪圖時，從原點（0,0）開始畫，主要使用Line、正交模式和極軸追蹤模式，按照計算出各個點的坐標依次畫出各段線段，畫60°斜線時使用已知長度角度繪直線，142°斜線可由上端線開始繪制，最后完成繪圖并進行尺寸標注。重點難點：正交模式和極坐標追蹤模式的使用、兩斜直線的畫法、角度的尺寸標注。注解：如果掌握了極坐標的輸入方式，@長度<角度的輸入模式，也可以不用極軸，60度倒還可以將極軸角設置成30度，（52+90）=142度肯定沒法用極軸了。

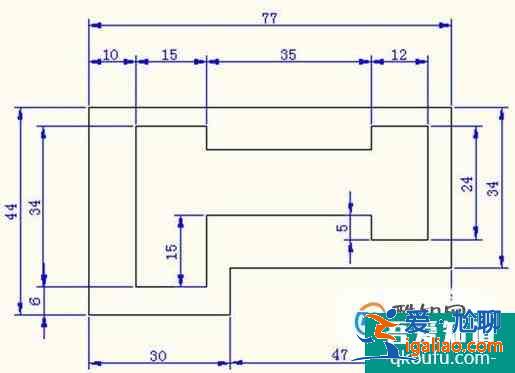

1-3審圖：本題使用相對坐標畫圖，需建立兩個圖層分別是繪圖、尺寸標注圖層；計算各點的相對坐標，利用正交模式畫出各段線段，內外框分別畫出繪圖步驟：先建立兩個圖層分別是繪圖、尺寸標注圖層；外框從兩個方向（上、右）利用正交模式畫，內框從點（10,6）開始，利用正交模式和相關線段尺寸畫出；最后按照原圖進行尺寸標注。重點難點：利用正交模式、內框的左下點坐標、尺寸標注的連續標注。注解：這張繪圖應該沒什么問題，主要目的應該是讓大家了解圖層的概念。

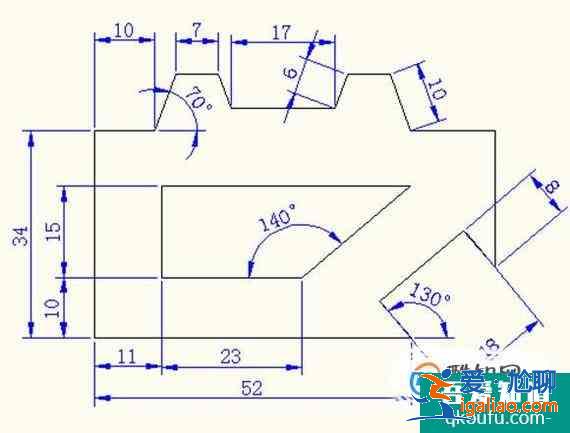

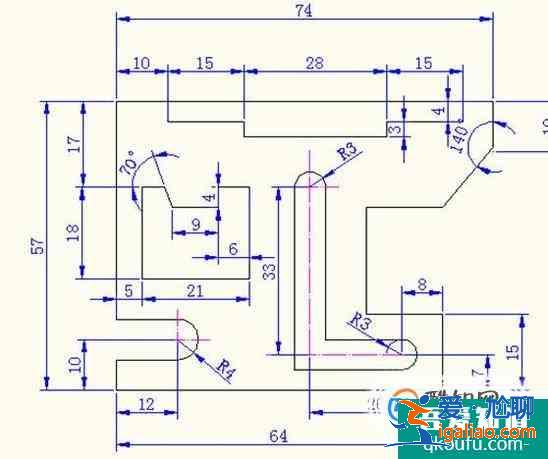

1-4審圖：本題使用相對坐標畫圖，需建立兩個圖層分別是繪圖、尺寸標注圖層；計算各段線段的長度，水平、豎直線用正交模式畫，斜線用極軸追蹤模式并且在已知角度和長度的情況下繪出；內外框分別作圖。繪圖步驟：先建立兩個圖層分別是繪圖、尺寸標注圖層；外框從點（0,0）開始，分別沿上、右兩個方向畫各線段，至于斜線段可使用極坐標追蹤模式在已知角度和長度的情況下畫出；內框從點（11,10）開始，上端線先畫一條水平長點的直線，畫相應斜線與其相交，再修剪即可；最后進行尺寸標注。重點難點：各段線段的計算、斜直線的繪畫（特別是由兩條未知長度的直線相交時）、尺寸標注、角度標注。

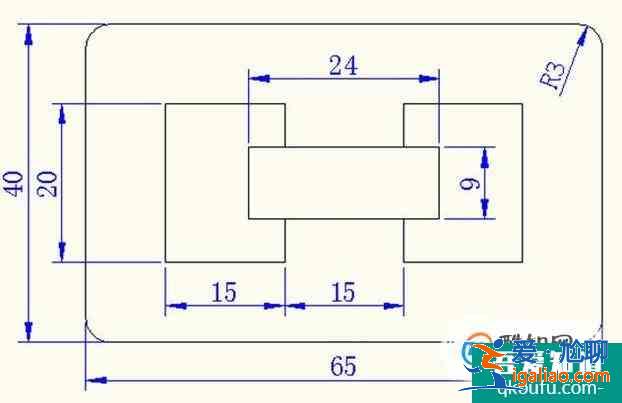

1-5審圖：需建立兩個圖層分別是繪圖、尺寸標注圖層，本題使用RECTANG命令繪制圓角矩形框，計算里框中三個矩形框的各坐標，繪圖步驟：建立兩個圖層分別是繪圖、尺寸標注圖層，使用RECTANG命令和相關坐標繪制圓角矩形框，分別用兩點坐標法畫三個矩形框，剪切多余的線段；進行尺寸標注。重點難點：圓角矩形框畫法、剪切多余線段、內框三個矩形每?jī)蓚€(gè)坐標的計算。

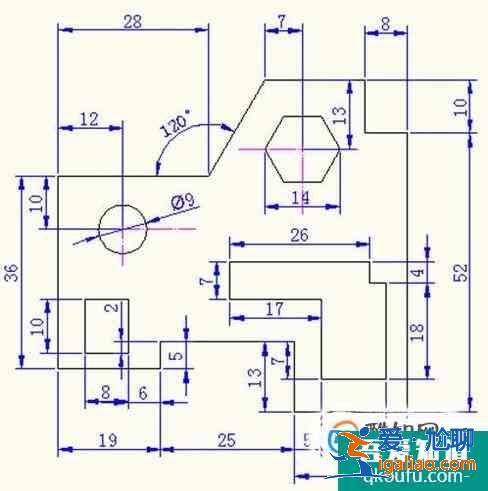

第二部分2-1審圖：此圖包括外框、里面的一個圓、一個正六邊形、一個矩形框、一個多線段框，每個部分都可以計算其坐標和相應尺寸；圖層有三個，分別為繪圖、尺寸標注、輔助線圖層。繪圖步驟：建立三個圖層，分別為繪圖、尺寸標注、輔助線圖層，使用line的正交模式、極軸追蹤模式和相應尺寸完成外框；分別確定圓、正六邊形的圓心和中心；確定內矩形框的兩點坐標，內多線段框繪圖起點坐標（49，-2）完成繪圖；最后進行尺寸標注。重點難點：圓、正六邊形的圓心和中心的定位、各坐標的計算。

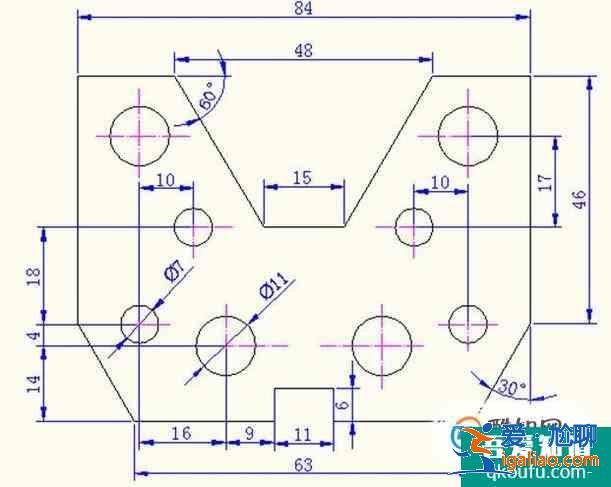

2-2審圖：需要三個圖層，分別為繪圖、尺寸標注、輔助線圖層圖層；此圖為左右對稱圖形課通過鏡像命令畫圖，先畫左半外框和里面的四個圓即可繪圖步驟：建立三個圖層，分別為繪圖、尺寸標注、輔助線圖層，計算各點坐標和各段線段尺寸各圓的圓心坐標，利用line和相關尺寸定位畫左半外框，利用c和各圓半徑畫四個圓，鏡像到右邊完成畫圖；最后進行尺寸標注。重點難點：各坐標、尺寸長的計算、圓心的確定、兩斜線的畫法、鏡像的<愛尬聊_百科詞條>使用。

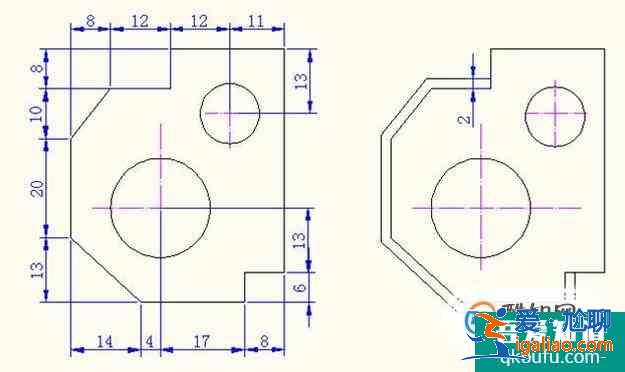

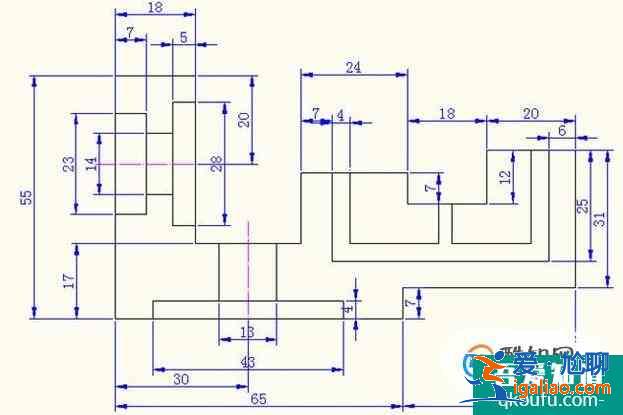

2-3審圖：需要三個圖層，分別為繪圖、尺寸標注、輔助線圖層圖層；此圖包括左右兩個部分，左邊的外框和里面的兩個圓都可完成，右邊的圖形是在左邊圖形基礎上通過偏移相關線條完成。繪圖步驟：建立三個圖層，分別為繪圖、尺寸標注、輔助線圖層，由點（14,0）開始依次畫出各個外框線段，計算兩圓的圓心坐標畫圓；把左邊的圖通過復制再通過偏移相關線條和修剪多余線條完成繪圖；最后進行尺寸標注。重點難點：兩段斜線的畫法、復制命令的使用、偏移命令的使用。

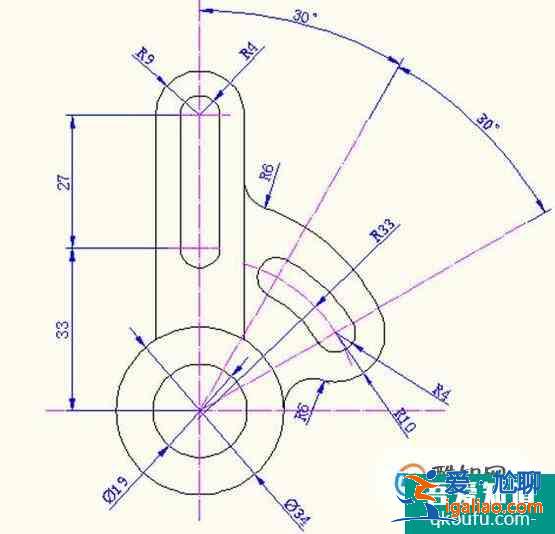

第三部分3-1審圖：需要三個圖層，分別為繪圖、尺寸標注、輔助線圖層圖層；本圖包括四個主要部分兩同心圓和上部的圓和直線線框、右邊的相切圓弧、由兩圓和兩段圓弧相切的曲線圖形。繪圖步驟：建立三個圖層，分別為繪圖、尺寸標注、輔助線圖層，通過相應尺寸和旋轉角度畫出各條輔助線，畫左下兩同心圓和上部的三個圓利用正交模式和對象捕捉中的切點畫出四條豎直直線，修剪多余線段；畫出R33的輔助線，定位出各個圓心坐標完成兩圓和兩段圓弧相切的曲線圖形（右里面的圖形），修剪多余線段；作R10的圓，再作R6的圓與兩圓相切，作一大圓與R10的圓外切，再完成其他圓弧的相切，修剪多余線段；最后進行尺寸標注。重點難點：輔助線的定位、各圓心的確定，各圓的相切、多余線段和圓弧的修剪、尺寸標注的布置。

3-2審圖：需要三個圖層，分別為繪圖、尺寸標注、輔助線圖層圖層；本圖包括四個組成部分，外框和里面三個圖形，相關輔助線、線段、圓尺寸都可確定。繪圖步驟：建立三個圖層，分別為繪圖、尺寸標注、輔助線圖層，先畫出輔助線，再由相關尺寸畫出外框，再通過坐標計算確定里面圖形的起點坐標（5，22）依次畫出各線段，先畫兩圓再畫與之相切的直線再修剪即可；最后進行尺寸標注。重點難點：直線與圓的相切、相關坐標的計算、斜線段的畫法。

3-3審圖：需要三個圖層，分別為繪圖、尺寸標注、輔助線圖層圖層；這個圖的先繪制外框，其余主要采用OFFSET命令和相應尺寸依次畫出。繪圖步驟：建立三個圖層，分別為繪圖、尺寸標注、輔助線圖層；繪制輔助線，利用計算的坐標和原圖給的相應線段尺寸完成外框；里面的圖形可通過計算相對偏移量來進行相應的偏移即可依次完成各線段的畫法，修剪多余線段；最后進行尺寸標注。重點難點：各尺寸的計算、各偏移量的確定、輔助線的繪制、多余線段的修剪。

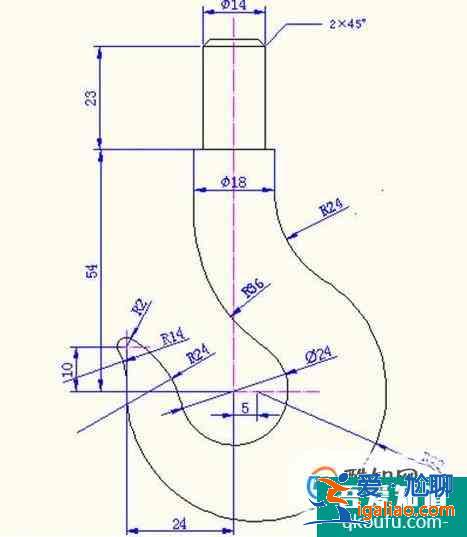

3-4審圖：需要三個圖層，分別為繪圖、尺寸標注、輔助線圖層圖層；本圖主要是圓的相切和多余圓弧的修剪，相關圓的圓心、半徑的確定。繪圖步驟：建立三個圖層，分別為繪圖、尺寸標注、輔助線圖層；確定相關尺寸繪制輔助線，先作直徑24和R29的圓，再畫出圖形上部的矩形框和倒角部分；再作R24和R36的圓分別與豎直直線和前面兩個圓相切，修剪多余線段和圓弧。用同樣的方法畫左側的圓R2和相關的相切圓再修剪多余圓弧即可完成，最后進行尺寸標注。重點難點：各圓圓心的確定、使用畫圓中的T 畫相切圓、相關的尺寸定位、直徑和倒角的標注。

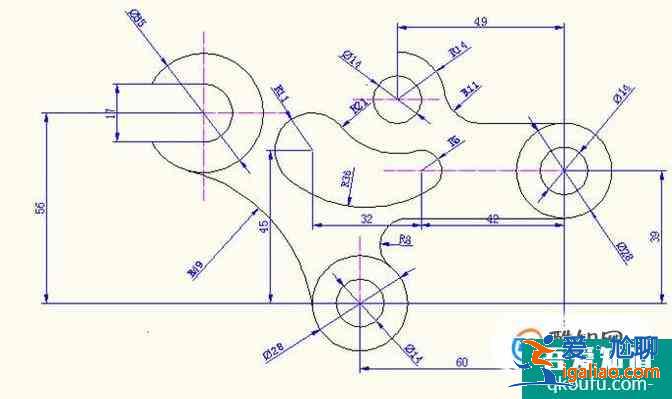

3-5審圖：需要三個圖層，分別為繪圖、尺寸標注、輔助線圖層圖層；本圖主要是圓的相切和多余圓弧的修剪，相關圓的輔助線、圓心、半徑的確定。繪圖步驟：建立三個圖層，分別為繪圖、尺寸標注、輔助線圖層；確定相關尺寸繪制輔助線，先畫兩部分直徑為14、28 的兩圓，再畫直徑為17、35的兩圓，分別使用通過象限點畫水平線與圓相切、使用畫圓中的T 畫相切圓完成各部分的直線和圓弧相切；圖形的中間部分為兩個圓與兩段圓弧相切，畫法與之前相同。圖形最上部圓心的確定是使用輔助線畫法來確定，依次可以完成相關圓和圓弧的相切；修剪多余的線段和圓弧即可完成整個圖。最后進行尺寸標注。重點難點：相關的輔助線尺寸定位、各圓圓心的確定、使用畫圓中的T 畫相切圓、修剪多余的線段和圓弧、尺寸標注的布置。

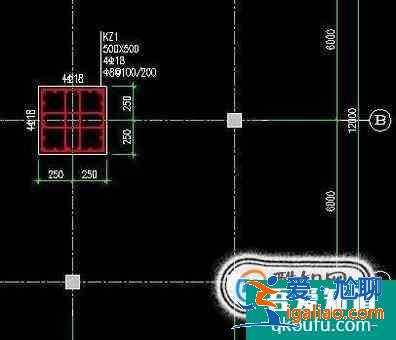

總的說來，對于CAD，僅僅是知道，了解怎么去使用它是遠遠不夠的，還要時常的練習使用，才能熟能生巧。對于學習CAD，練習時非常重要的。當然，CAD作圖的時候，嚴謹、認真也是很重要的。對于畫CAD先對復雜的圖形，我們只有嚴謹、認真、仔細地完成每一個步驟，注意每個細節，更多思考以尋求最快速的畫法技巧，才能更多節約時間，而且要做到觸類旁通。否則很可能在某一步弄錯一個數據或者某個位置的定位使得最后整個圖都不正確，只好全部重做。所以就算我們已經能夠熟練使用CAD了以后還是要認真仔細的對待每一個數據，重視每一步的操作步驟，以免發生這樣的錯誤。繪圖不僅要練要思還要總結，為以后提高畫圖速度打下基礎。
