CAD制圖中，經常需要用到各種形式的線條，有實線，也有虛線。不過我們有時候會發現，明明設置了該線條為虛線，但是看起來還是實線，這是怎么回事呢？下面我就來講講這個問題。

我們打開CAD，如圖所示，我們明明選擇的是虛線格式，但是看起來畫出來的線條卻是實線。

出現這種情況，大部分是顯示的原因，因為你的線型比例太小，所以顯示不出來虛線之間的間斷，你可以試著把屏幕放大，應該就能看到虛線的效果了。如圖所示，滑動鼠標滾輪放大屏幕，就能看到虛線效果。

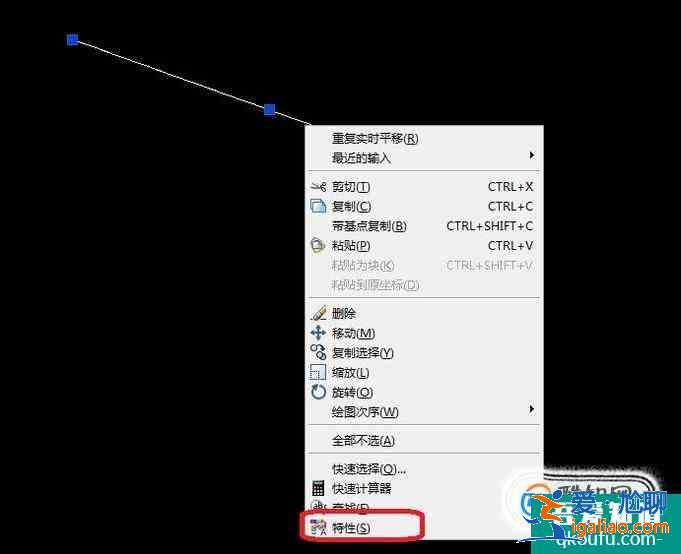

要想以原有線條長度顯示為虛線，我們需要調整線型比例，選中線條后，右鍵單擊，選擇“特性”。

在特性面板中，我們調大線型比例，比如，我調整線型比例為“5”（可以根據需要調整），然后關閉面板，看看效果。

此時，我們就能看到原來的實線顯示為虛線了，效果如下<愛尬聊_讓生活聊出新高度>圖。
