用CAD繪制完圖形以后，就該考慮打印出圖的問題了。下面我就來講講CAD圖紙<愛尬聊_頭條百科>如何打印出圖的問題。

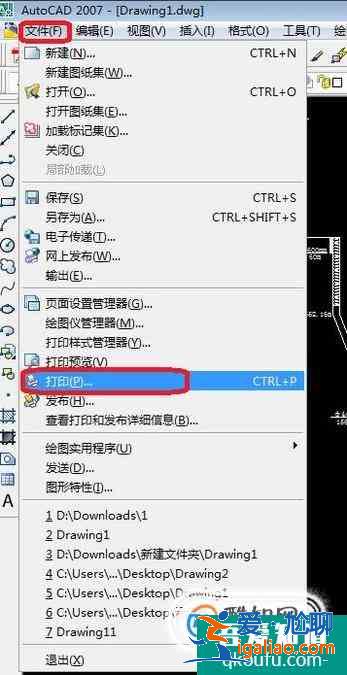

首先，我們打開CAD，點擊“文件”，“打印”。

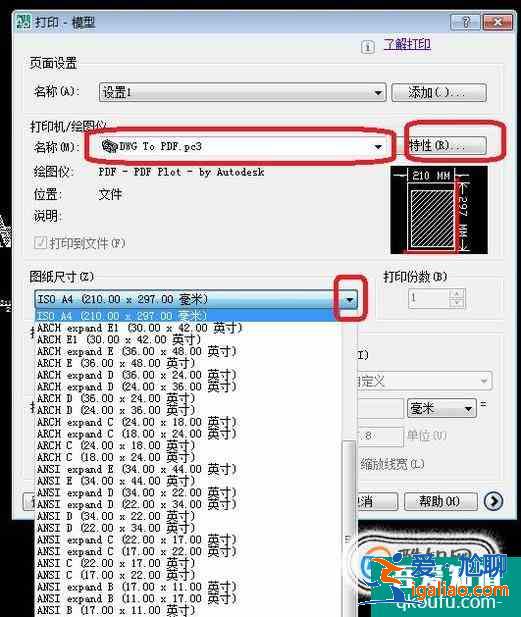

出現“打印模型”面板，我們在里面設置一下，一般我們會選擇把圖形輸出為PDF格式再出圖，所以選擇打印機名稱為“DWG To PDF”，然后選擇合適的圖紙尺寸（適應圖形大小，有些圖紙要1:1出圖）。點擊“特性”可以自定義圖紙尺寸。

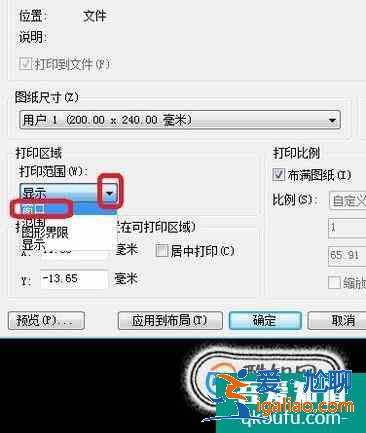

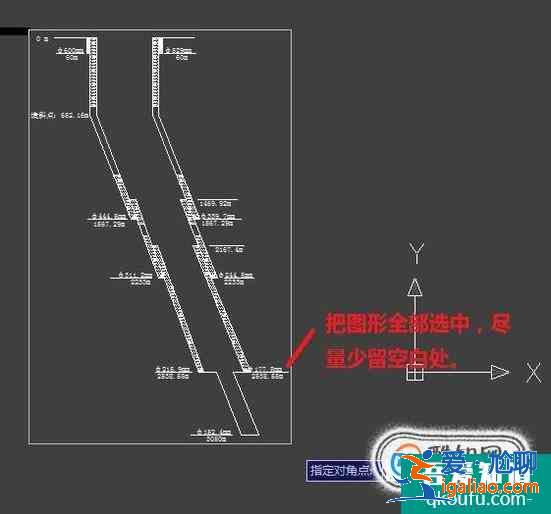

設置完圖紙后，我們設置打印區域，如圖所示，打印范圍選擇“窗口”，然后在圖形中把需要打印的范圍選中，一定要盡量少留空白處。

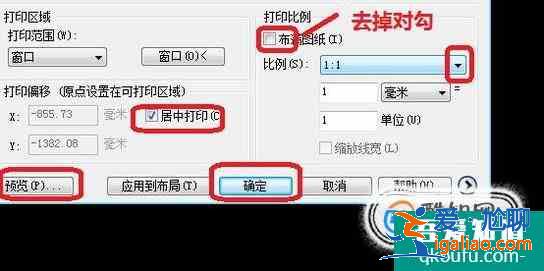

然后，再進行其他設置，比如“居中打印”、打印比例等，如圖所示，根據需要進行設置。確定之前，可以先預覽一下效果，沒問題的話就可以點擊“確定”，選擇位置保存了。

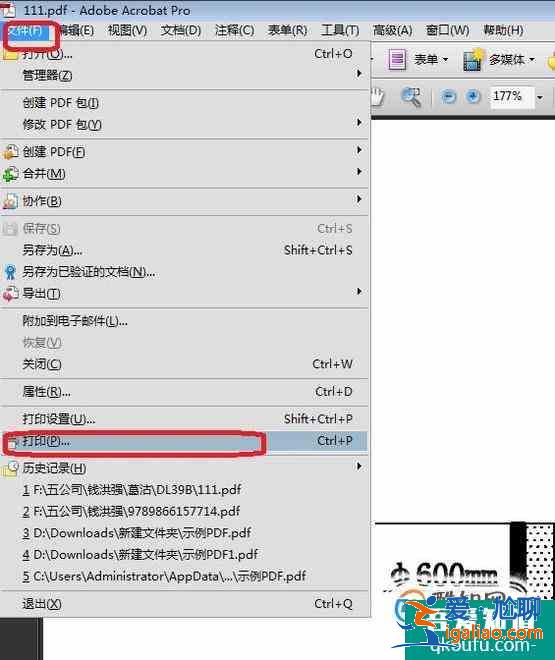

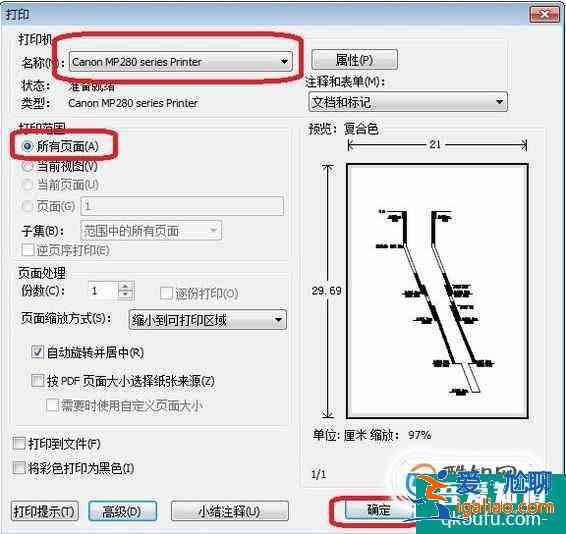

這樣，我們就得到了PDF格式的圖形， 打開PDF，直接點擊“文件”、“打印”就可以了，因為都設置好了，所以看一下右側的預覽效果沒問題，直接確定就出圖了。
