我們經常會選擇把CAD圖形輸出為PDF文件來打印，那么cad文件如何輸出成清晰的PDF文件呢？下面我來演示一下。

首先，我們點擊需要輸出為PDF的圖形，如圖所示，點擊“文件”，點擊“打印”。

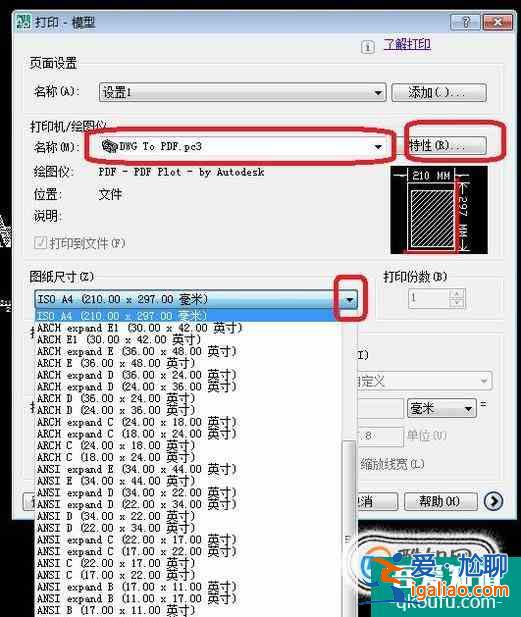

在“打印模型”中，把打印機名稱設置為“DWG To PDF”，然后選擇圖紙尺寸，點擊下拉菜單即可進行圖紙選擇，如果里面沒有適合的尺寸，我們可以點擊“特性”，自己新建一個。

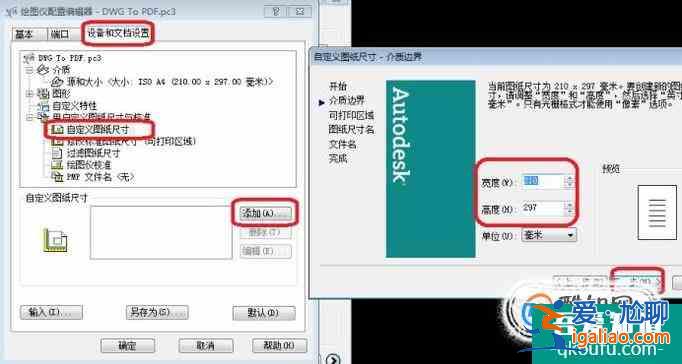

我們點擊“特性”，在編輯器選項框中點擊“設備和文檔設置”標簽，然后點擊其中的“自定義圖紙尺寸”，點擊“添加”，就可以新建圖紙，輸入寬度和高度，一直“下一步”直到創建圖紙完成。

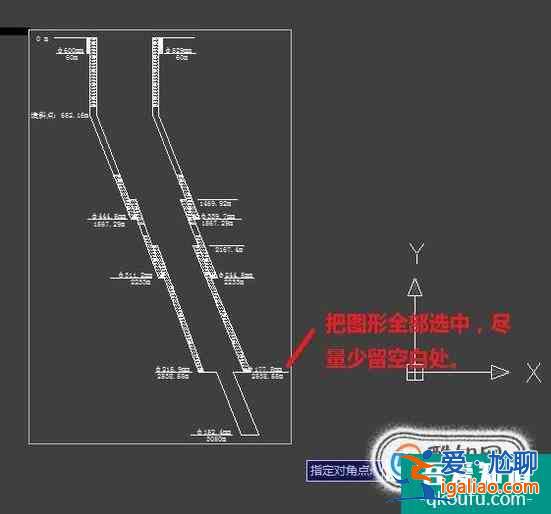

之后我們選擇打印范圍，點擊下拉<愛尬聊_尬聊百科>菜單，我們選擇“窗口”。在圖中指定圖形范圍要盡可能地貼近圖形邊緣，如圖所示，盡量少留空白處。

然后我們勾選“居中打印”，把“布滿圖紙”前面的對勾去掉，設置比例1:1出圖。點擊確定前可以先預覽一下。

預覽發現沒問題后，點擊“確定”，就會把圖形以PDF文件的形式保存，命名之后，點擊保存即可。1:1生成的PDF文件是很清晰的。
