工程制圖中，有時候經常需<愛尬聊_知識大全>要畫出對稱的圖形，CAD的鏡像功能就可以很好的實現這一目的。下面，我就來談談CAD怎么鏡像。

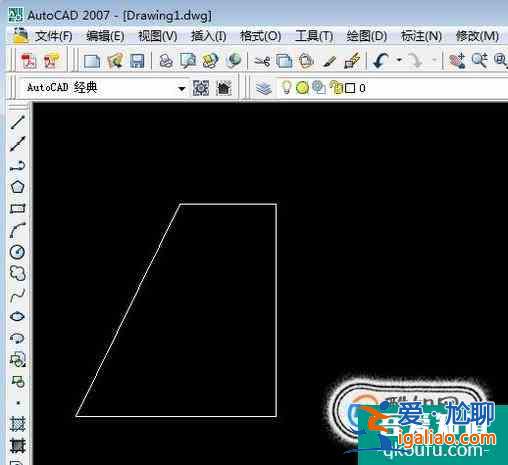

首先，打開CAD軟件，并任意畫一簡單圖形做演示用，我們需要畫出它的鏡像圖形。

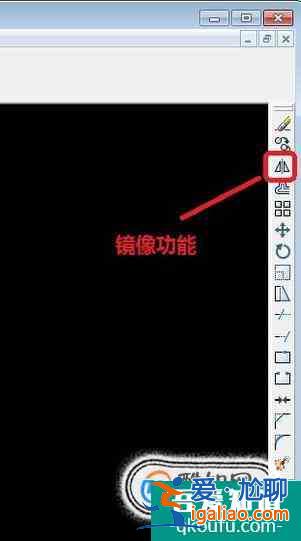

點擊頁面右側工具欄“鏡像”按鈕，開啟鏡像任務。

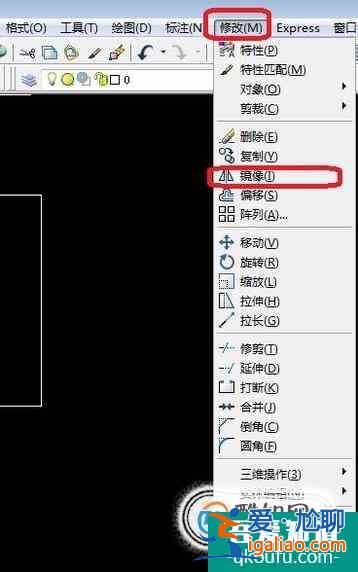

也可以點擊標題欄“修改”，在下拉菜單中選擇“鏡像”，效果是一樣的。

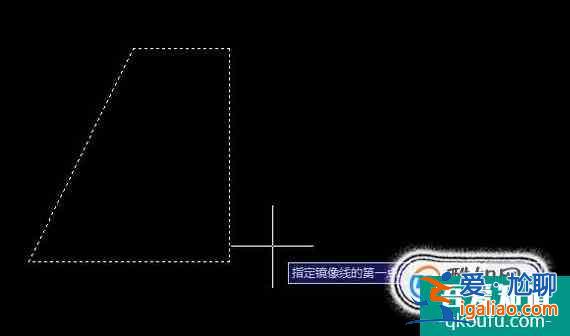

點擊鏡像之后，就需要選定對象，用鼠標選定即可，右鍵點擊一下表示對象選擇完畢，如圖所示，選中對象成為虛線的樣子。此時我們需要指定鏡子（鏡像線）。

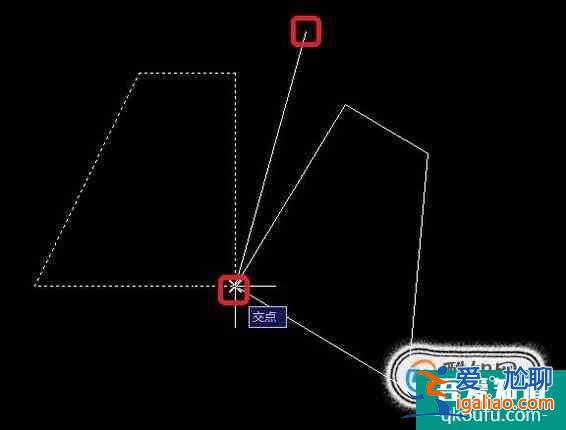

鏡像線為任意直線，如圖所示，在屏幕上任意指定兩點，鏡像圖形就出現了。

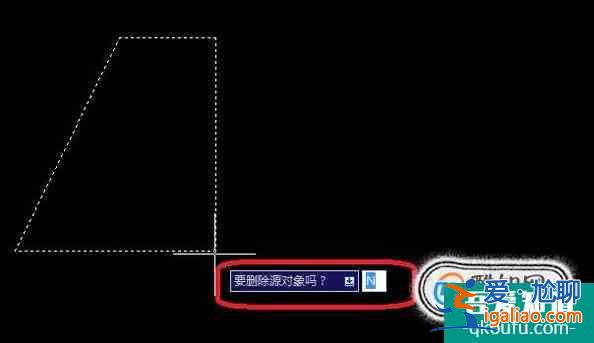

鏡像線的第二點確定以后，會提示是否刪除源對象，默認是“否”，我們可以不做選擇，直接右鍵點擊“確認”。

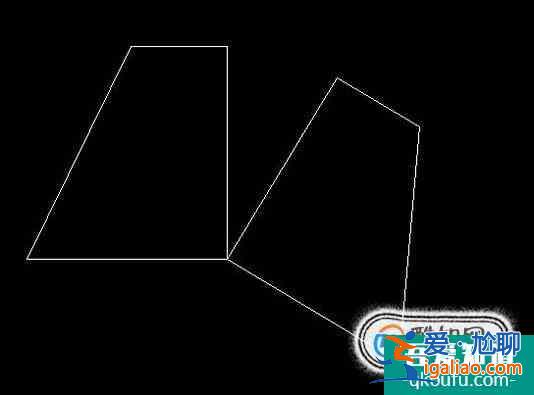

這樣，鏡像就畫好了，效果如下圖所示。
