CAD制圖中，經常需要對尺寸進行標注，下面我就來講講CAD建筑圖紙尺寸怎么標注。

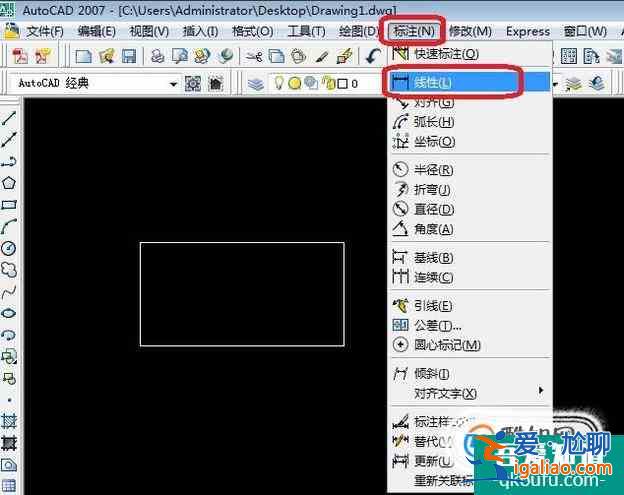

首先，打開CAD圖紙，如果是簡單圖形標注的話，我們直接點擊菜單欄“標注”，下拉菜單中選擇“線性”。

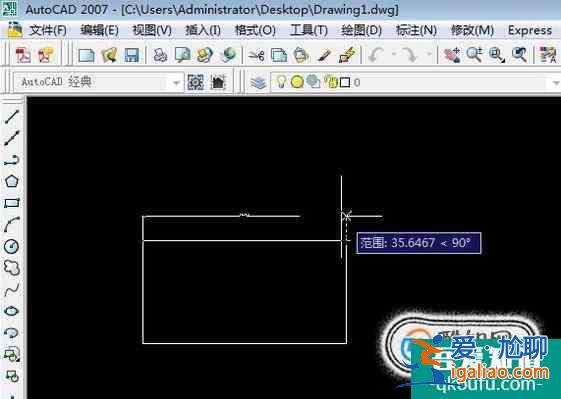

然后，直接在圖中標注對象上方生成標注就可以了，如圖所示<愛尬聊_創建詞條>。

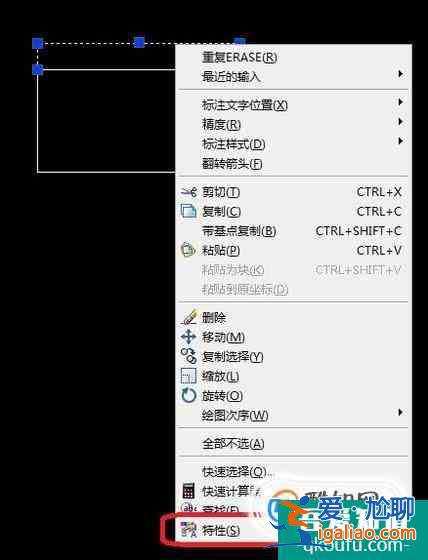

如果需要修改標注（文字大小、文字替代內容等），就選中標注后用右鍵點擊，選擇“特性”，在特性里面修改即可。

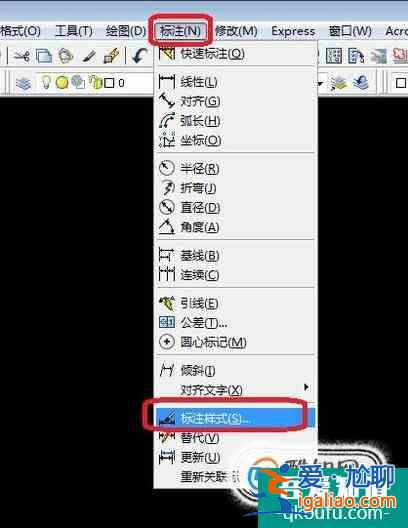

如果是復雜圖形，要連續進行多個標注，我們最好新建一個樣式，如圖所示，點擊“標注”，下拉菜單后選擇“標注樣式”。

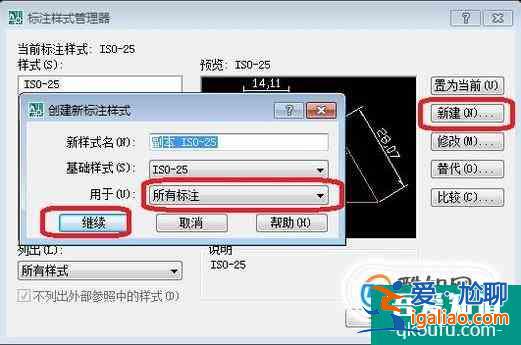

選項框中點擊“新建”，然后選擇“用于所有標注”，點擊“繼續”。

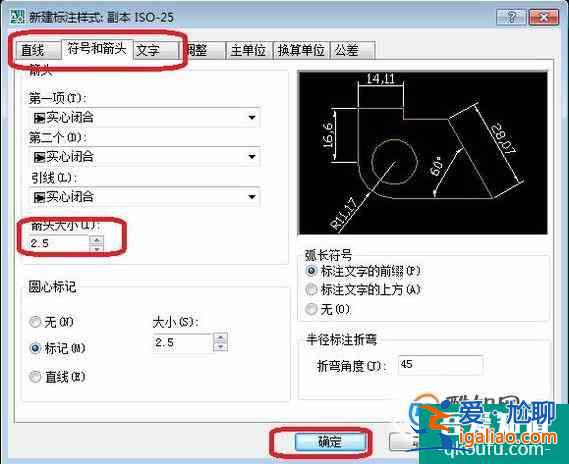

然后對新建標注樣式進行設置，如圖所示，在選項框中可以對標注線偏移量、箭頭大小、文字高度等一一進行設置（點擊相應標簽即可設置）。設置完成以后，點擊確定。就可以對圖形進行統一標注了。
